強化玻璃的JIS規格

強化玻璃必須通過撞擊測試，破碎試驗，撞擊吊袋試驗合格。 JlS R 3206-1983

試驗

◎ 撞擊試驗：
  與膠合玻璃相同，以鋼球從1．Om的高度落下測試。
結果，6片試料中不得有2片試料遭破壞。如有2片破壞，則可再做6片的追加測試，但此6片均不得有破壞。

◎ 破碎試驗：

(1) 1.4mm強化玻璃
  與膠合玻璃相同，將鋼球從15Ocm高處落下撞擊玻璃。(如為破壞，則將落下高度漸次 提高5Ocm再行測試)。
結果5片試料都全部破壞，且其最大碎片不得超過15g。

(2) 2.5mm以上之強化玻璃
  在長邊的中心點，離邊緣2Omm處，以鎯頭或衝頭加擊。 結果，撿拾最大的破片，其50X5Ommn以上的大碎片至少要有40片以上為原則。

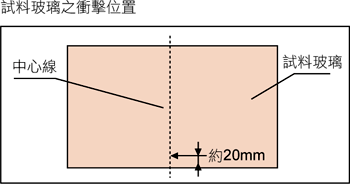

◎ 試料玻璃之加擊位置：


各種平板玻璃之撞擊強度及耐貫穿性數據資料

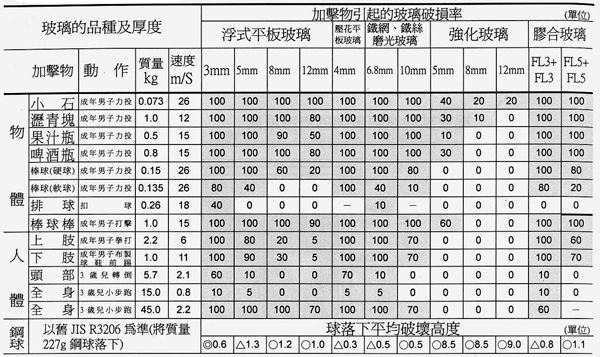

各種加擊物的撞擊強度：


〔註〕 撞擊強度、耐貫穿性試驗之條件

以上數據均得自初期強度的玻璃試料，不含經使用後強度低減的試料。
‧ 玻璃均經四邊支持，其尺寸各依：全身撞擊，180cmx90cm，頭部撞擊0cmX90cm， 棒球、排球90cmx60cm，其他為3Ocmx3Ocm之假設而定。果汁瓶、啤酒瓶均保持半瓶液體狀態。
‧ 人體撞擊以橡膠球(上肢、下肢)，木製頭部模形，撞擊吊袋(全身)等為替代品。
註：有關撞擊強度
‧ 著色範圍表示玻璃的破損，請依用途或使用場所，儘量選用無色部份的玻璃品種、厚度。
‧ 落球試驗以可用眼睛看出的裂痕以上為破壞的判斷基準。
◎：曲張破壞 ○：赫滋破壞 △：兩者都可能
‧ 壓花平板玻璃以滑面衝擊為原則。
4mm強化玻璃(SchoolTough Llght● Home Tough Light)之各種撞擊強度。

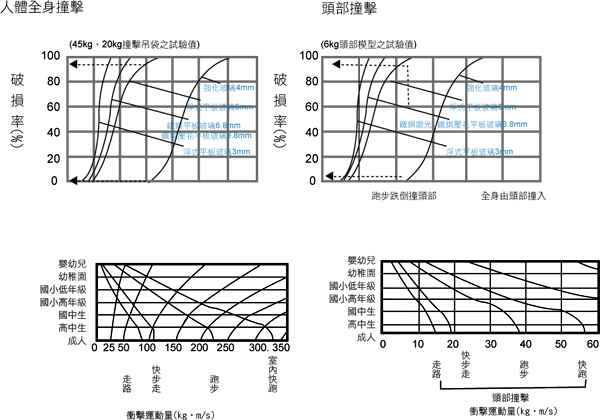

圖的解讀：
用統計線圖表示人體全身衝擊為例：設有小學低學年兒童在室內快速跑步，由交點A向上 垂直劃延長線，可與各種玻璃的破損率曲線相交，因此可推知其破損率。依本線圖可知浮 式平板玻璃5mm的破率約為95%，4mm強化玻璃約在2~3%

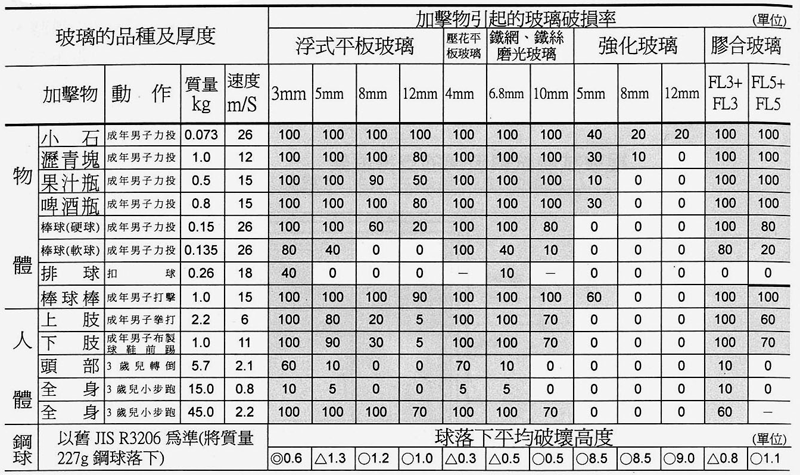

各種加擊物之耐貫穿性：
〔註〕 耐貫穿生：
加擊物穿過被加擊物叫貫穿，但在全身撞擊時，如破成直徑3r(7.6cm)以上洞口，即可視為貫穿。


◎ 玻璃無破壞。
⊕膠台玻璃只一層破壞。		   △ 破壞但未貫穿(膠合玻璃須各層都破壞)
X 破壞貫穿。
